| Paramètre |
Spécification |

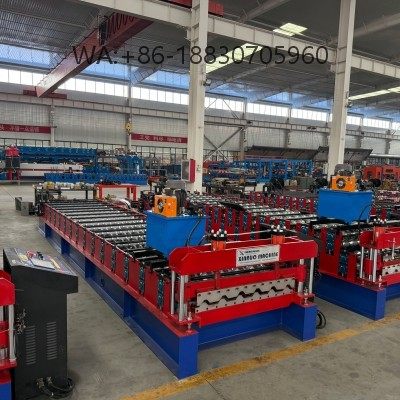

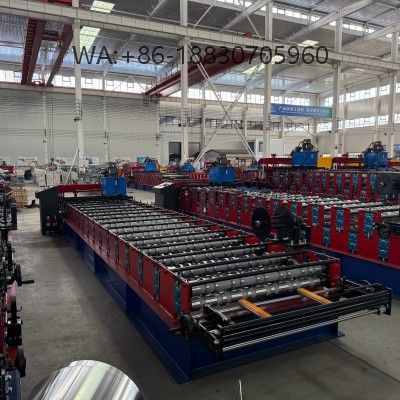

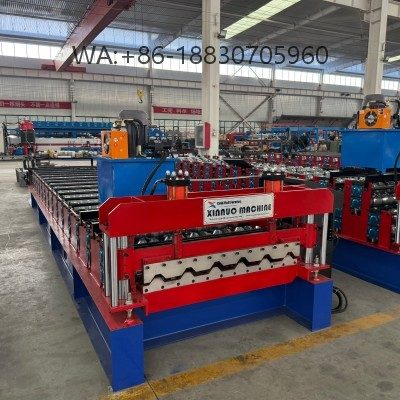

| Type de machine |

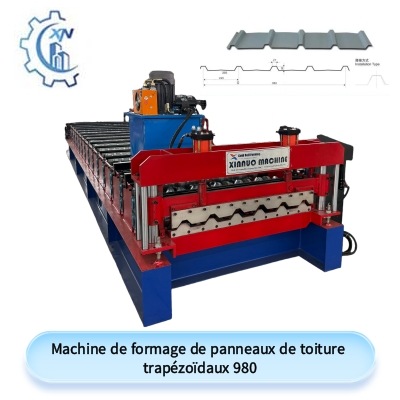

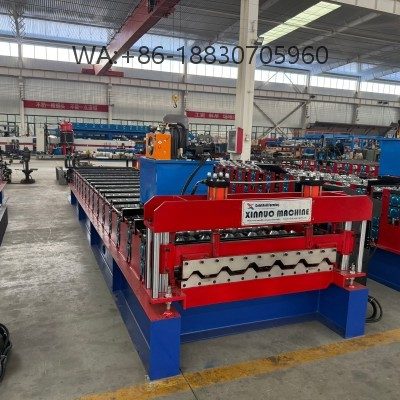

Ligne de formage par rouleaux pour panneaux trapézoïdaux 980 |
| Matériaux compatibles |
Galvalume, acier galvanisé, PPGI, aluminium |
| Épaisseur du matériau |
0,3 – 0,8 mm (standard pour toitures) |
| Largeur de bobine |
1000 – 1250 mm (selon profil) |
| Largeur utile après formage |
980 mm |
| Vitesse de production |
6 – 30 m/min (couvre vitesses basse, moyenne et élevée ; la vitesse maximale dépend du profil, de l'épaisseur et des options telles que la découpe flying shear — réglable selon demande) |

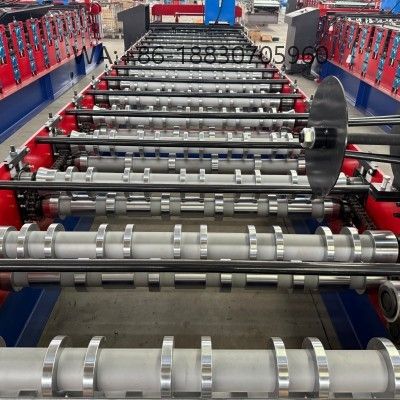

| Nombre de stations de rouleaux |
14 – 18 stations (selon complexité du profil) |

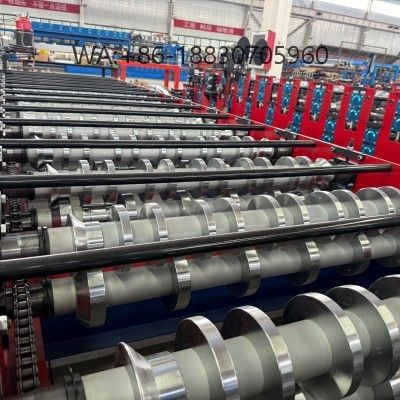

| Matériau des rouleaux |
Acier GCr15 traité thermiquement, chromage dur |
| Diamètre d'arbre |
70 – 80 mm, arbre en acier massif usiné |
| Système de coupe |
Coupe hydraulique après formage ; option flying shear pour production très rapide |

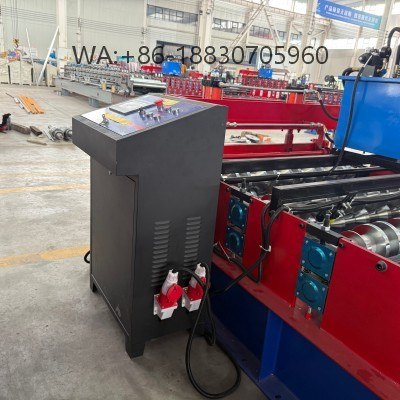

| Système de contrôle |
PLC + écran tactile HMI (Siemens/Delta optionnel) pour réglage automatique des longueurs et comptage |
| Puissance principale |
5,5 – 11 kW (selon configuration et vitesse) |

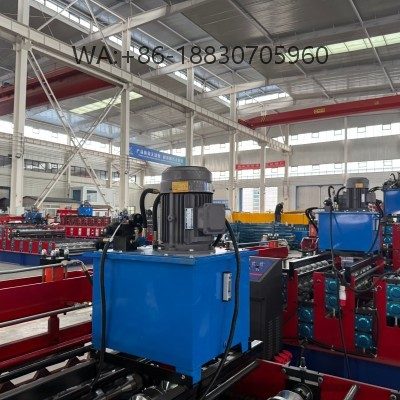

| Groupe hydraulique |
Pompe hydraulique 3 – 5,5 kW pour coupe et pressages (si équipés) |
| Dimensions approximatives |
Longueur 8 – 12 m × largeur 1,2 – 1,6 m × hauteur 1,5 – 1,8 m (selon options) |
| Poids approximatif |
5 – 7 tonnes (selon configuration) |
| Options & fonctions supplémentaires |
Perforation automatique, embossage, flying shear, table de sortie anti-déformation, système de superposition/empilage automatique. |
| Personnalisation & remarque |
Nous concevons et fabriquons des profils trapézoïdaux adaptés aux besoins du marché — largeurs, épaisseurs, motifs et vitesses sont personnalisables. Contactez-nous pour une solution sur mesure. |
