| Élément | Spécification |
|---|---|
| Matériau adapté | Acier galvanisé / PPGI / Aluminium |
| Épaisseur du matériau | 0,3 – 0,8 mm |
| Largeur utile | 1104 mm |
| Largeur de la bobine | 1220–1250 mm |
| Hauteur d’onde | 10 mm |
| Vitesse de formage | 12 – 15 m/min |
| Puissance du moteur | 5,5 – 7,5 kW |
| Système de contrôle | Contrôle automatique par PLC |
| Matériau des galets | Acier 45# avec traitement chrome dur |
| Système de découpe | Découpe hydraulique |
Le panneau de toiture 1104 présente une grande portée et nécessite une machine performante pour une mise en forme optimale.

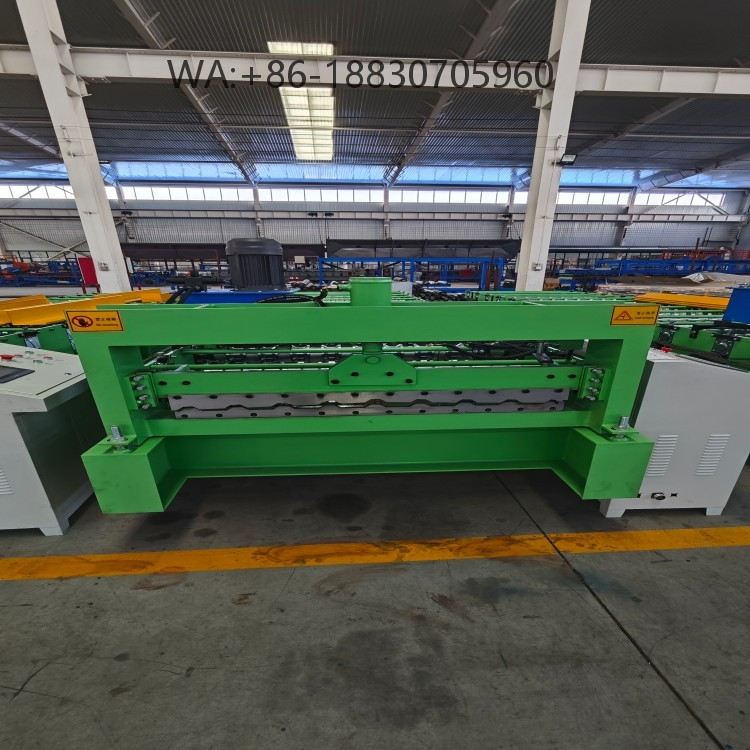

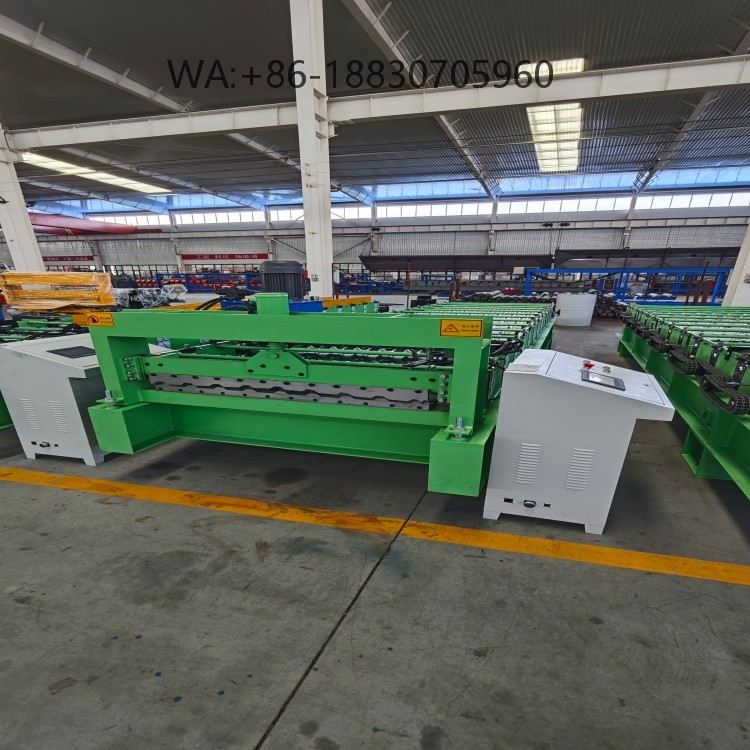

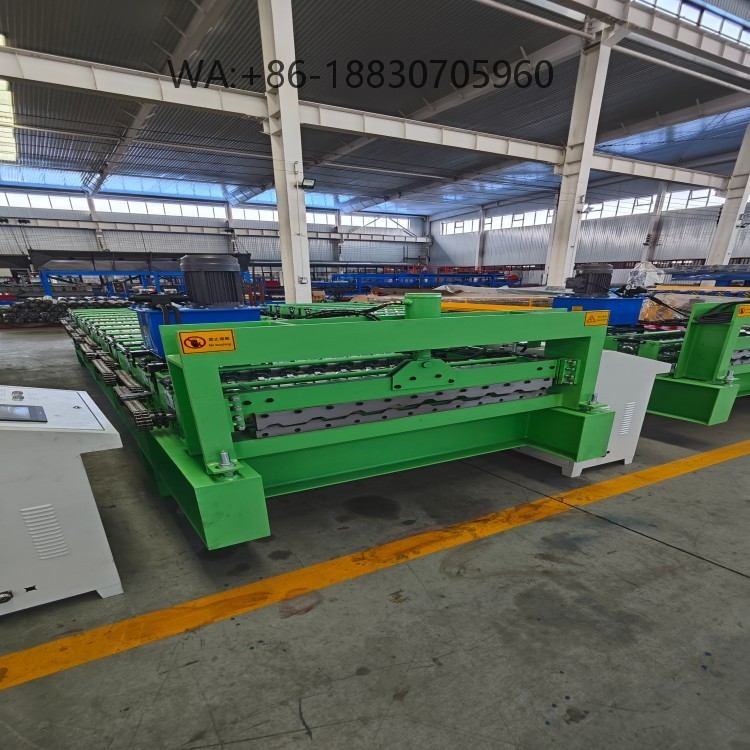

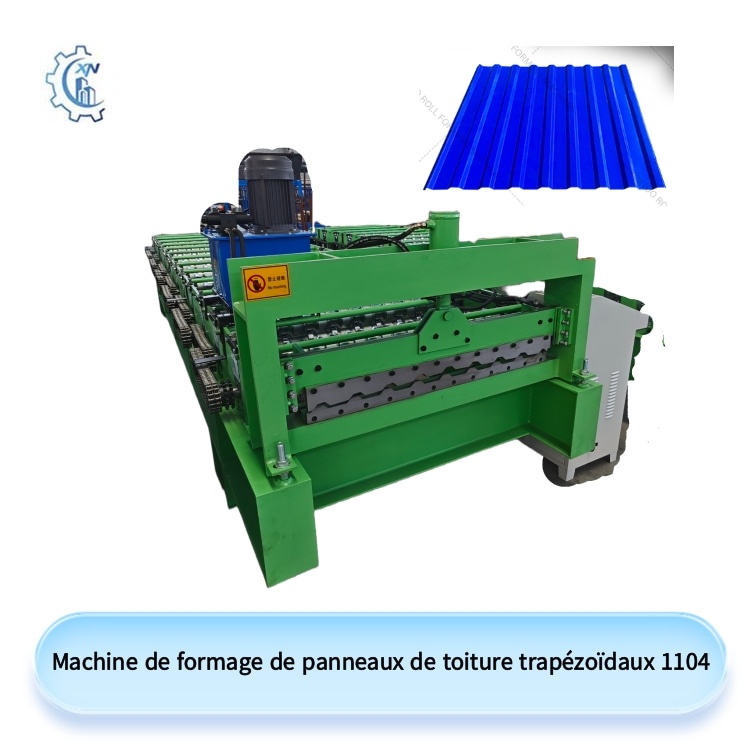

La machine de formage de panneaux de toiture trapézoïdaux 1104 fabriquée dans notre usine répond parfaitement aux besoins de nos clients.
| Élément | Spécification |
|---|---|
| Matériau applicable | Acier galvanisé, acier prélaqué (PPGI), aluminium |
| Plage d'épaisseur du matériau | 0,3 – 0,8 mm |
| Largeur de la bobine | Environ 1220 – 1250 mm (selon le profil final souhaité) |
| Largeur de couverture effective | 1104 mm |
| Hauteur de l’onde | 10 mm (ajustable selon le design) |

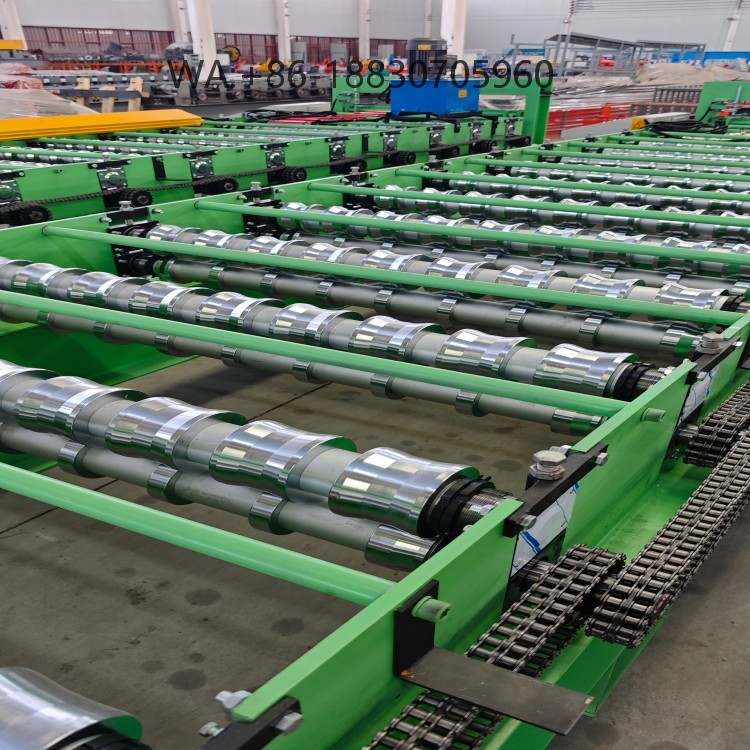

| Nombre de stations de formage | 16 – 20 stations (selon le profil) |
| Diamètre des axes | 70 mm |
| Matériau des galets | Acier 45# trempé avec revêtement chrome dur |
| Vitesse de production | 12 – 15 m/min |
| Puissance du moteur principal | 5,5 – 7,5 kW |
| Puissance de la pompe hydraulique | 3 kW |
| Mode de découpe | Système hydraulique de coupe après profilage |

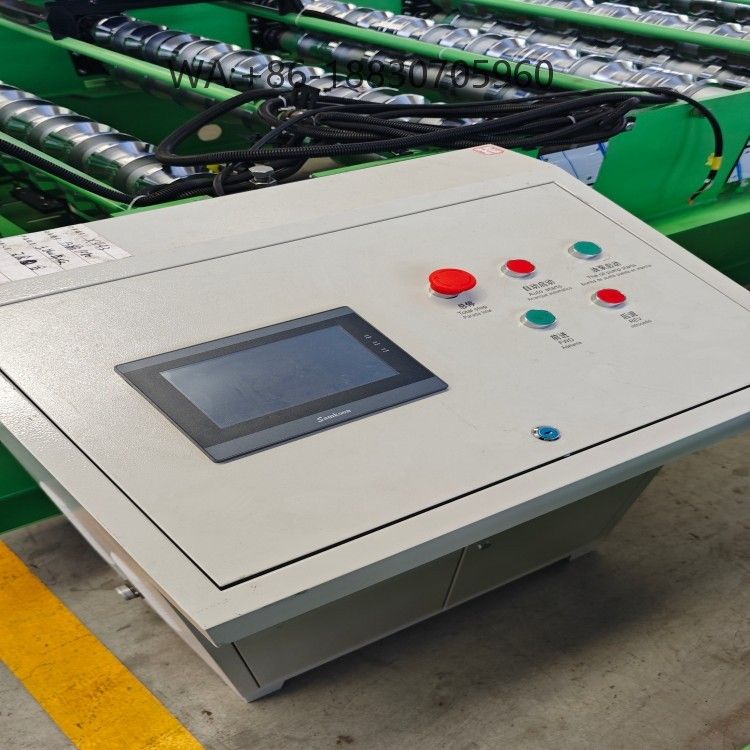

| Système de contrôle | PLC (Mitsubishi / Siemens selon la configuration) |
| Structure de la machine | Cadre en acier soudé, avec traitement antirouille |
| Dimensions de la machine | Environ 7,5 m × 1,5 m × 1,2 m |
| Poids total | Environ 4 tonnes |
| Tension d’alimentation | 380V / 50Hz / 3 phases (ou personnalisable selon pays) |

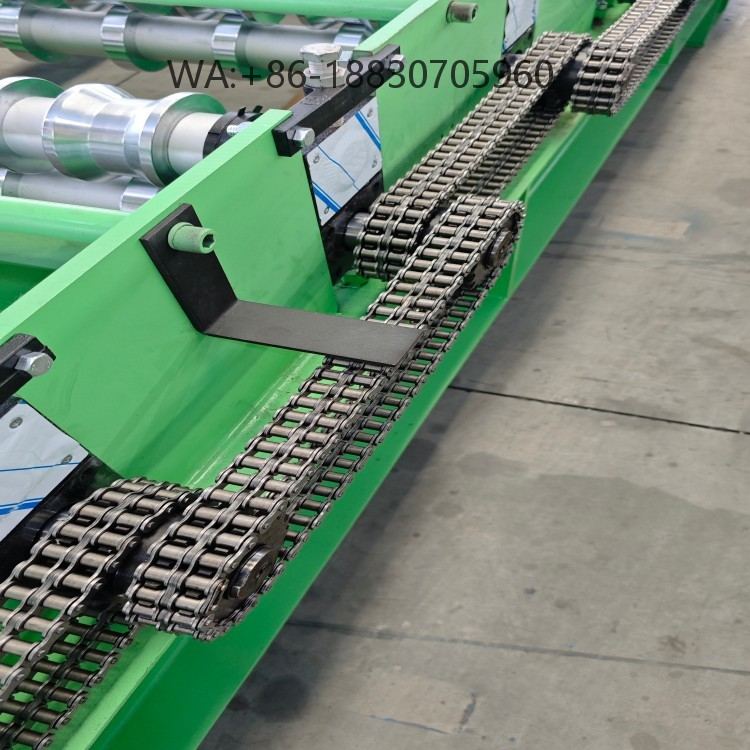

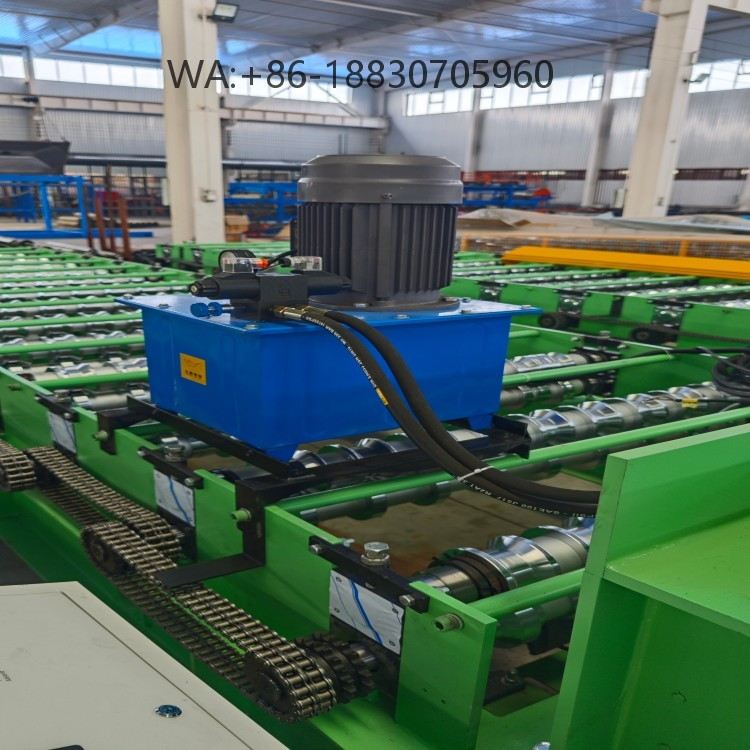

La machine utilise des chaînes plus épaisses et plus solides pour la transmission,
ce qui présente une efficacité de transmission élevée et est plus durable.

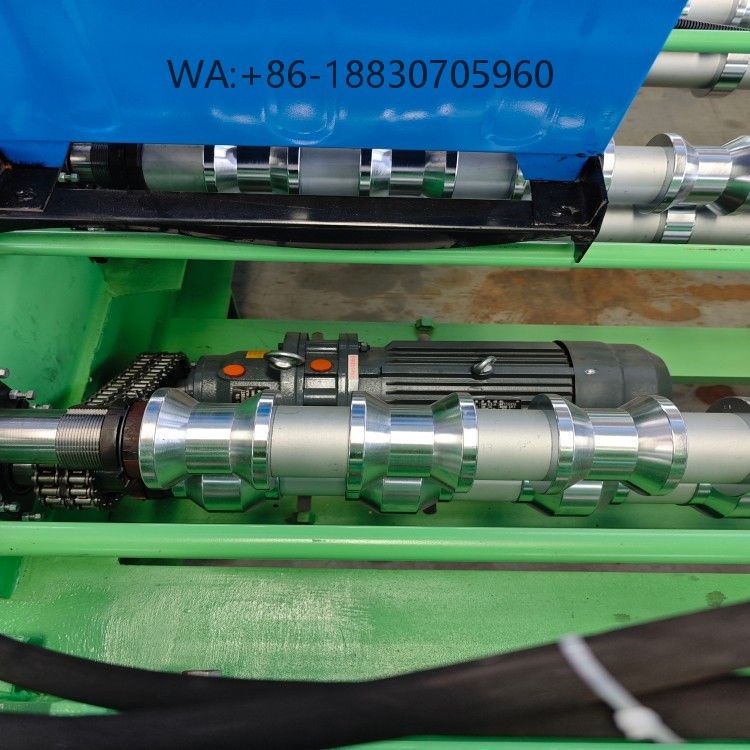

Le moteur est adapté aux besoins de fonctionnement de la machine,
ce qui peut non seulement garantir un fonctionnement fluide mais également réduire le budget du client pour l'achat de la machine.

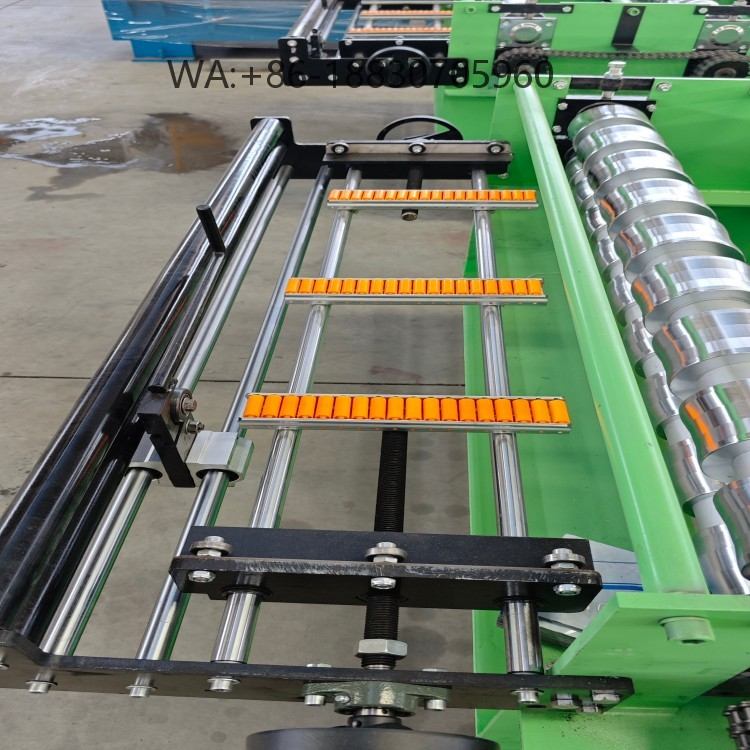

La table d'alimentation est équipée d'un couteau tiré à la main,
qui peut couper la bobine d'acier à l'avance pour réduire le gaspillage de matières premières.
