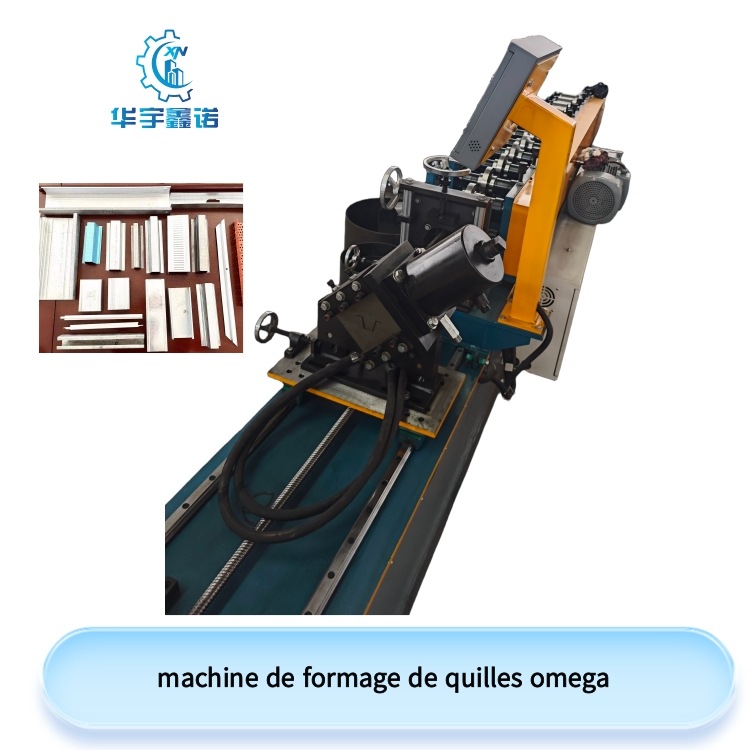

La quille chapeau de paille, également appelée quille oméga ou quille Ω, est largement utilisée dans le secteur de la construction.
Notre machine offre les avantages d'une vitesse rapide, d'une grande précision de formage et d'une longue durée de vie.
Vitesse rapide : la machine est équipée d'un moteur haute puissance et d'un châssis renforcé.
Haute précision de formage : la machine présente une faible tolérance de précision et de nombreuses rangées de formage.
Longue durée de vie : les pièces de la machine sont fabriquées à partir de matières premières de haute qualité et de composants électriques de marques renommées.
| Élément | Paramètre | Description |
|---|---|---|
| Matière première | Acier galvanisé / laminé à froid | Type de matériau personnalisable |
| Épaisseur matière | 0,4 – 1,2 mm | Ajustable selon les besoins |
| Largeur matière | 100 – 300 mm | Dépend du profil de latte |
| Vitesse de formage | 10 – 25 m/min | Hors temps de coupe |
| Nombre de stations | 10 – 16 stations | Ajusté selon le profil |
| Puissance moteur principal | 5,5 – 7,5 kW | Marque Siemens ou locale au choix |
| Puissance hydraulique | 4,0 kW | Pour l’unité de coupe |
| Système de contrôle | PLC avec écran tactile | Schneider / Mitsubishi disponibles |
| Transmission | Chaîne / Engrenage | Haute stabilité et précision |
| Dimensions machine | Environ 5,5 × 1,0 × 1,2 m | Selon configuration |
| Poids | Environ 3 – 5 tonnes | Avec table de sortie |

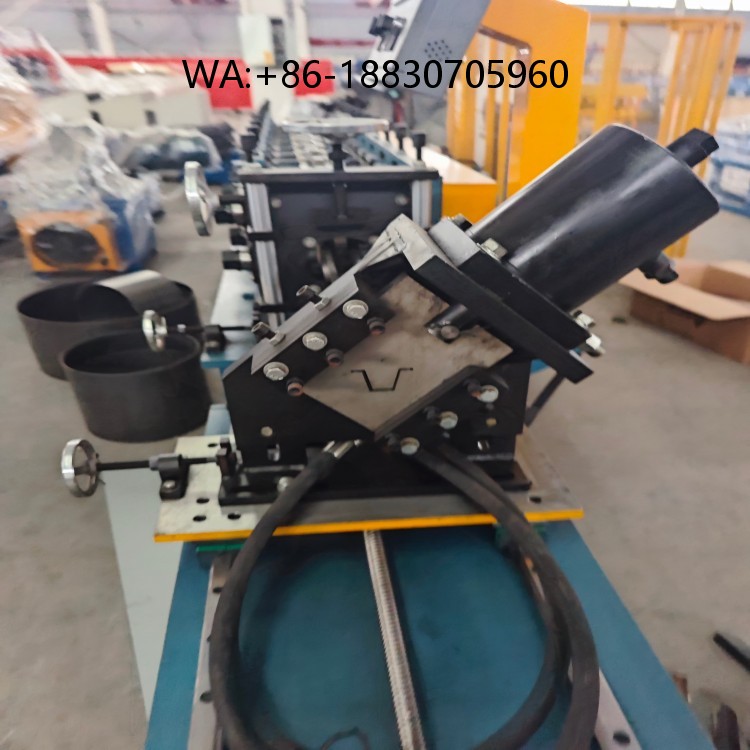

Cette machine de formage de quilles chapeau de paille adopte un cisaillement servo.
Comparé à la méthode de cisaillement classique, elle est équipée d'un servomoteur permettant un cisaillement continu, améliorant considérablement la vitesse de production.

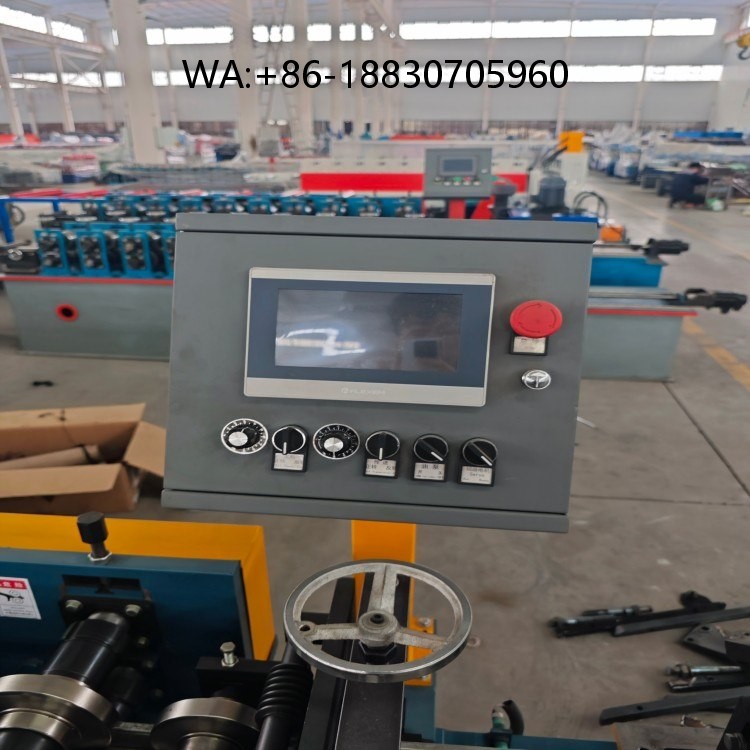

Système de contrôle PLC, contrôle précis de la machine
