| Élément | Spécification |
|---|---|
| Matériau adapté | Acier galvanisé / PPGI / Aluminium |
| Épaisseur du matériau | 0,3 – 0,8 mm |
| Largeur utile | 1000 mm |
| Largeur de la bobine | 1200 – 1250 mm |
| Hauteur d’onde | 18 mm |
| Vitesse de formage | 12 – 15 m/min |
| Puissance du moteur | 5,5 – 7,5 kW |
| Système de contrôle | Automatique via PLC |
| Matériau des galets | Acier 45# avec traitement chrome dur |
| Système de découpe | Coupe hydraulique |

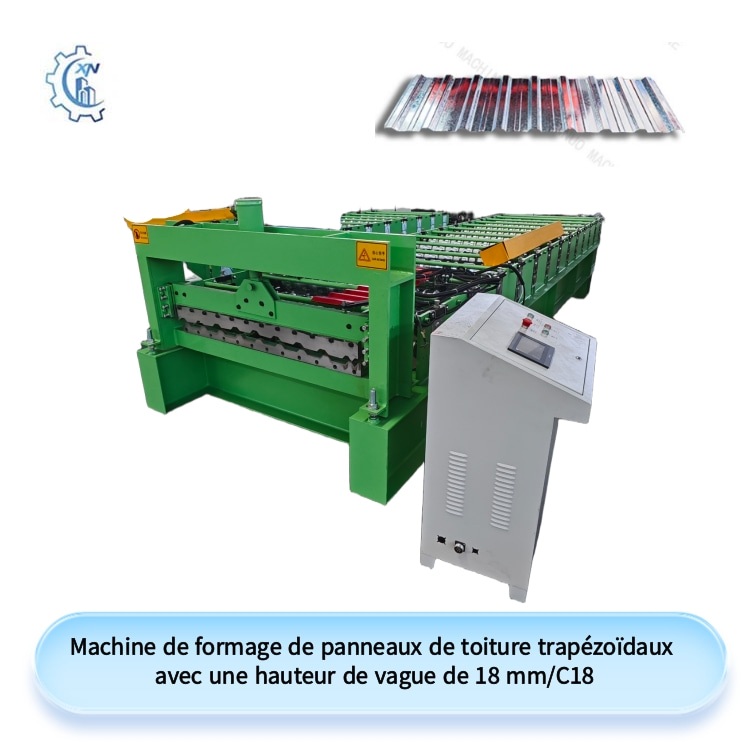

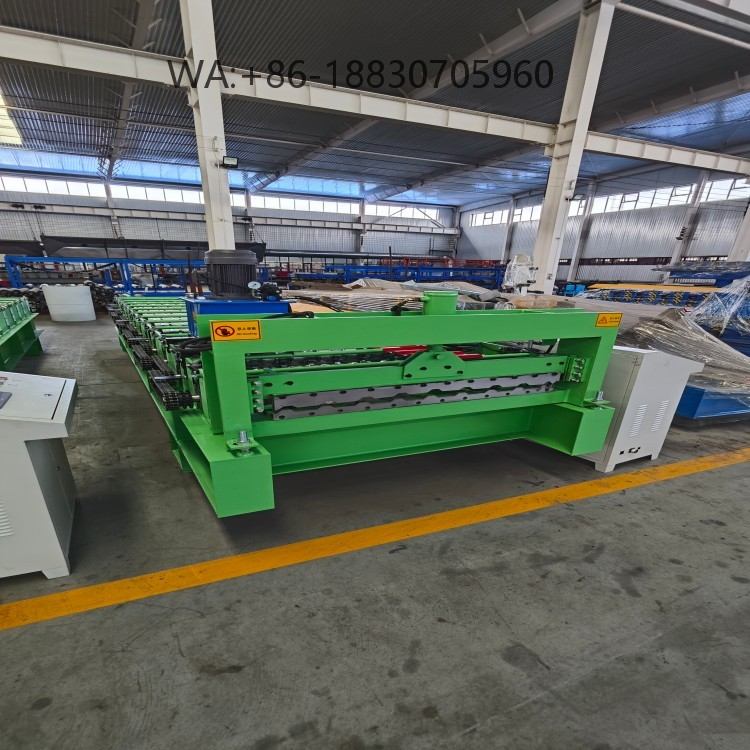

Notre machine de formage de panneaux de toiture trapézoïdaux répond parfaitement aux besoins des panneaux de toiture présentant des ondulations plus importantes et produit des panneaux trapézoïdaux d'une hauteur d'onde (C18) de 18 mm.
Plus la hauteur d'onde est élevée, plus le formage est difficile ; il est donc essentiel de choisir notre machine de formage performante.

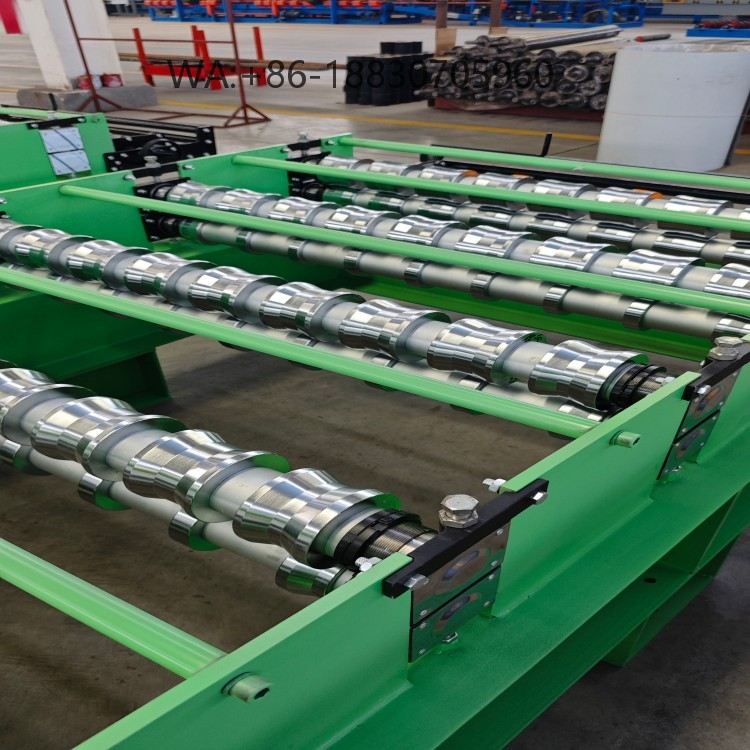

Rouleaux de précision et durables
| Élément | Spécification |
|---|---|
| Matériau applicable | Acier galvanisé, acier prélaqué (PPGI), aluminium |
| Épaisseur du matériau | 0,3 – 0,8 mm |
| Largeur de la bobine | Environ 1200 – 1250 mm |
| Largeur de couverture effective | 1000 mm |
| Hauteur de l’onde | 18 mm (profil fixe) |
| Nombre de stations de formage | 16 – 22 stations selon la configuration |
| Diamètre des axes | 70 mm |
| Matériau des galets | Acier 45# trempé avec traitement chrome dur |
| Vitesse de production | 12 – 15 m/min |
| Puissance du moteur principal | 5,5 – 7,5 kW |

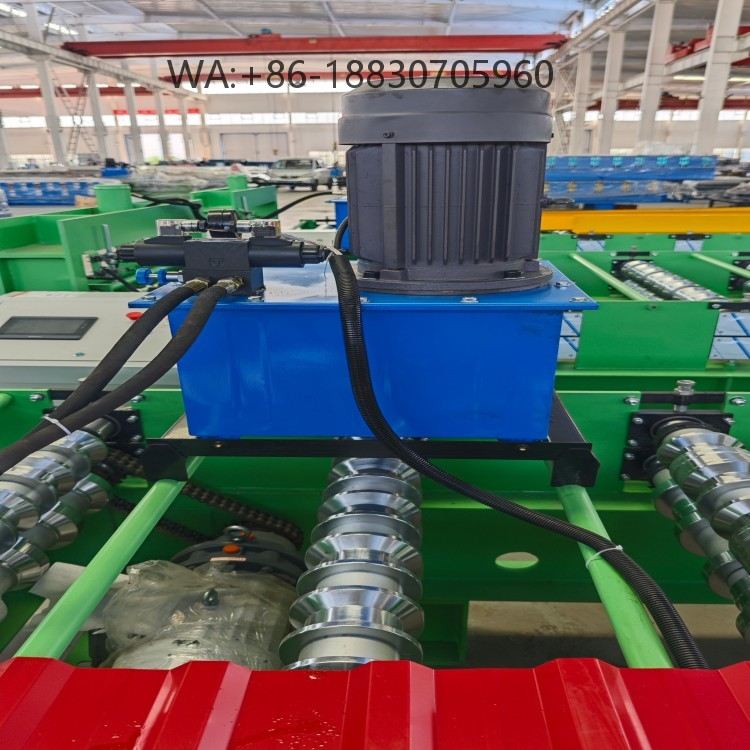

| Puissance de la pompe hydraulique | 3 kW |
| Mode de découpe | Coupe hydraulique après profilage |
| Système de contrôle | PLC Mitsubishi / Siemens avec écran tactile |
| Structure de la machine | Châssis en acier soudé, peinture antirouille |
| Dimensions de la machine | Environ 7,5 m × 1,5 m × 1,2 m |
| Poids total | Environ 4 tonnes |
| Alimentation électrique | 380V / 50Hz / 3 phases (ou personnalisée selon pays) |

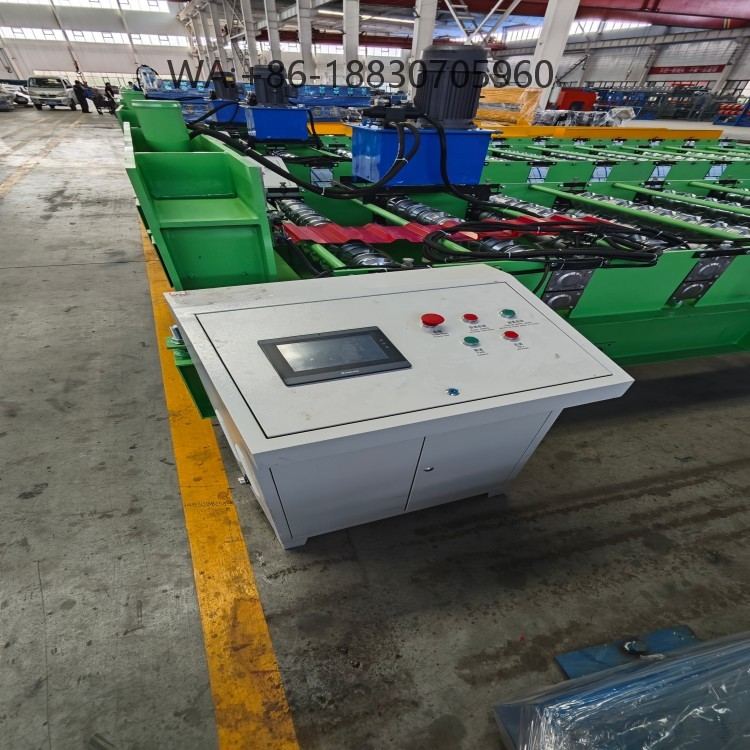

Les composants de l'armoire de commande électrique sont sélectionnés parmi des marques nationales et étrangères renommées,
ce qui rend le fonctionnement de la machine plus pratique et peut être utilisé plus longtemps.
