| Nom de la machine | Profileuse double couche toiture |
|---|---|
| Matériau | Acier GI / PPGI / Aluzinc |
| Épaisseur | 0,3 – 0,8 mm |
| Largeur d’alimentation | 1000 / 1200 / 1250 mm |
| Types de profil | Trapézoïdal & Ondulé |
| Vitesse | 8 – 25 m/min |
| Contrôle | PLC (Siemens / Delta) |
| Coupe | Hydraulique automatique |
| Puissance moteur | 7,5 – 15 kW |
| Garantie | 1 an |

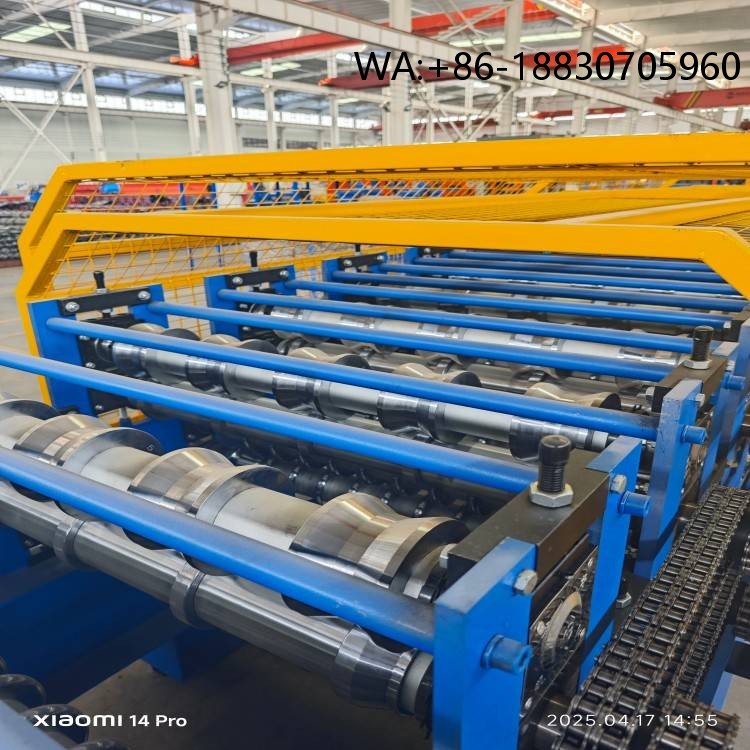

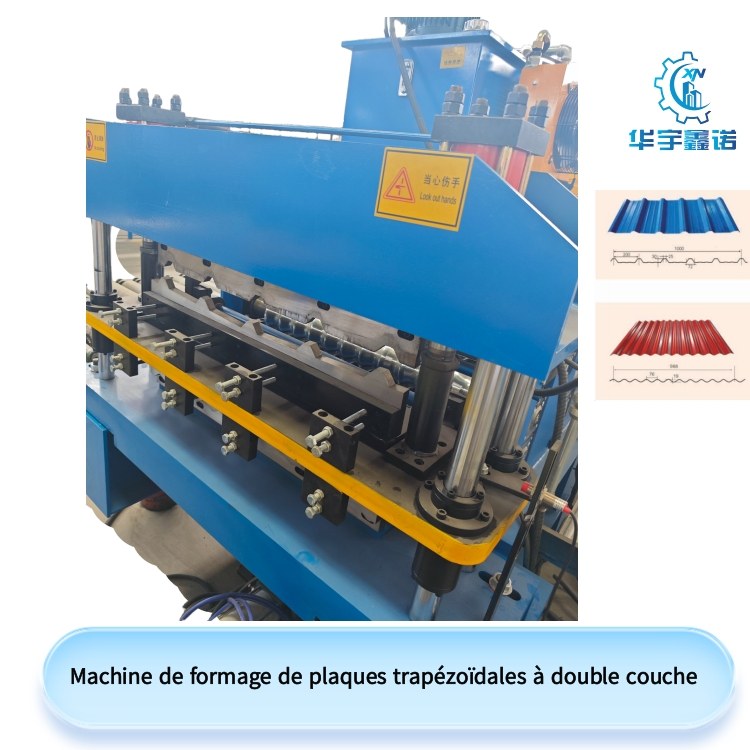

La machine de formage de panneaux trapézoïdaux à double couche permet de produire deux types de panneaux de toiture différents sur une seule machine.
Elle présente l'avantage de réduire le coût d'achat de la machine,
de réduire l'encombrement et de répondre aux besoins des clients pour une variété de types de panneaux de toiture.

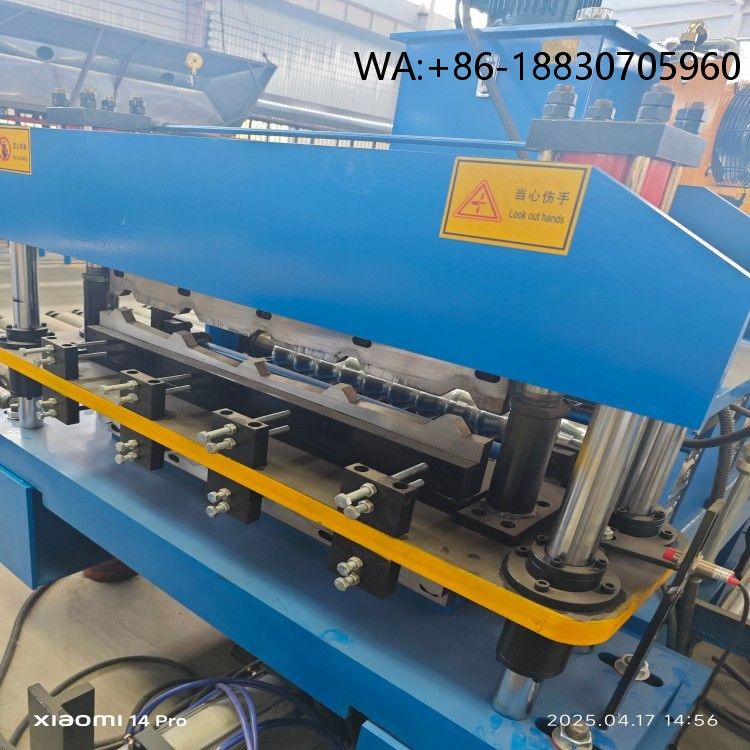

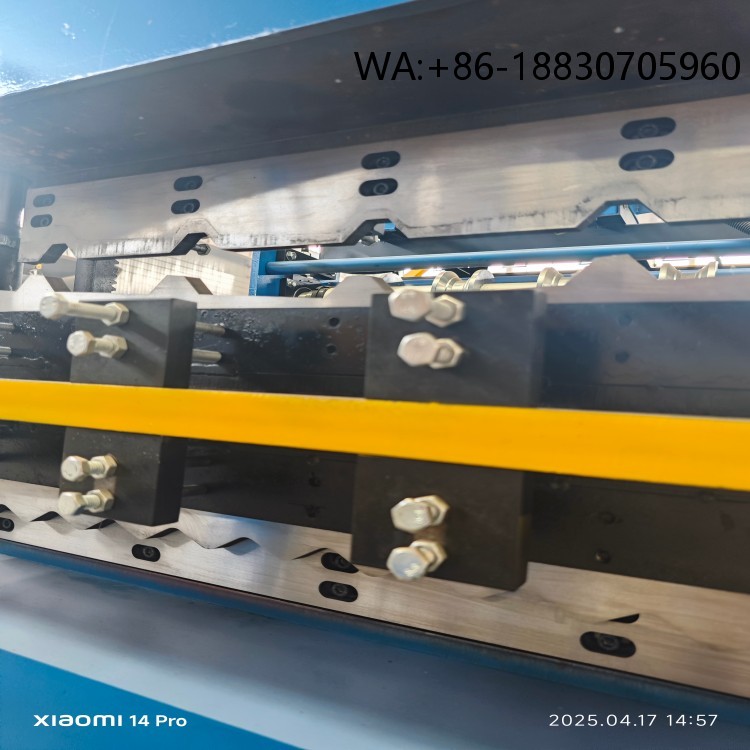

Tête de cisaillement de précision à haute dureté
| Élément | Spécification |
|---|---|
| Nom de la machine | Profileuse à double couche pour tôles de toiture |
| Application | Production de deux types de tôles de toiture sur une seule machine (ex : trapézoïdal + ondulé) |
| Matériau applicable | Acier galvanisé (GI), acier prélaqué (PPGI), acier aluminisé |
| Épaisseur du matériau | 0,3 – 0,8 mm |
| Largeur du matériau | 1000 mm / 1200 mm / 1250 mm (standard) |
| Types de profil disponibles | Trapézoïdal, ondulé, tôle imitation tuile (glazed), etc. |
| Vitesse de production | 8 – 25 m/min (selon le profil) |
| Stations de formage | 14 – 20 (par couche) |
| Diamètre des arbres | 70 – 80 mm |
| Galets de formage | Acier GCr15 trempé, chromé |
| Changement de couche | Manuel ou automatique via commutateur |
| Système de coupe | Hydraulique, après formage |
| Lame de coupe | Acier Cr12Mov, trempé |
| Système de contrôle | PLC avec écran tactile (Siemens / Delta) |
| Puissance du moteur principal | 7,5 – 15 kW |
| Puissance du système hydraulique | 4 – 5,5 kW |
| Tension standard | 380V, 50Hz, triphasé (personnalisable) |
| Dimensions de la machine | Env. 9 m × 1,5 m × 1,6 m |
| Poids | 6 – 8 tonnes |
| Certifications | CE, ISO9001 |
| Personnalisation | Profil, largeur, épaisseur, tension, couleur |
| Garantie | 1 an + support technique à vie |

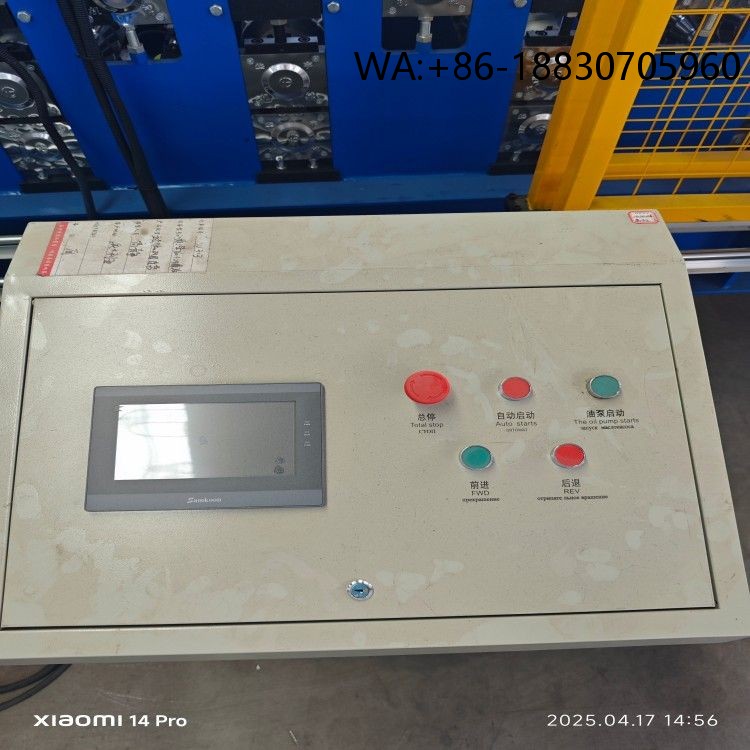

L'armoire de commande électrique auto-développée de l'usine utilise une marque bien connue,
le programme est auto-codé, stable et fiable
Le châssis de la machine est solide, ce qui réduit les vibrations et les erreurs pendant le fonctionnement
